Солнечный инвертор, также известный как PV Инвертор — это тип инвертора мощности, который преобразует выходной переменный постоянный ток (DC) фотоэлектрической (PV) солнечной панели в переменный ток (AC) коммунальной частоты, который может подаваться в коммерческую электрическую сеть или использоваться местными, автономными. сетевая электрическая сеть.

Вам может понадобиться отключить солнечные панели в ряде случаев, поэтому понимание того, как это сделать правильно, имеет решающее значение. Это руководство для вас, если вам необходимо отключить солнечные батареи из-за надвигающейся бури, переезда, технического обслуживания, замены модулей или по любой другой причине.

Вот полное руководство о том, как отключить солнечные батареи и все связанные с этим часто задаваемые вопросы.

ПОШАГОВОЕ ОТКЛЮЧЕНИЕ СОЛНЕЧНЫХ БАТАРЕЙ

Шаг 1: Отключите автоматический выключатель между аккумуляторной батареей и контроллером заряда MPPT.

Шаг 2: Закройте контроллер MPPT приложения VictronConnect.

Шаг 3: Отключите автоматический выключатель между контроллером заряда MPPT и солнечными панелями (если они установлены).

Шаг 4: Либо оберните солнечную панель темным материалом, либо переверните ее стороной с логотипом к земле.

Шаг 5: Отделите положительные разъемы Mc4 после разделения отрицательных разъемов Mc4 между солнечной панелью и PV удлинительный провод с помощью инструмента для разъединения MC4.

Отключение PV Сама система

Меры безопасности

Если это вообще возможно, наденьте каску и рабочие ботинки. Изолирующие перчатки также необходимы, чтобы защитить себя.

Отключение ранним вечером

Солнце генерирует солнечную энергию, которую нельзя «выключить». В течение дня вы работаете с «проводом под напряжением», потому что солнце все еще производит энергию.

Отключение солнечных панелей

Отключите переключатели переменного и постоянного тока.

Большинство систем содержат как переменный ток, так и Автоматические выключатели постоянного тока. Сторона переменного тока, известная как сторона переменного тока, должна быть отключена в первую очередь. После этого отключите выключатель переменного тока.

• Осмотрите свою систему, чтобы проверить, есть ли в ней выключатель. Если нет, поместите отражающую или непрозрачную поверхность над солнечными панелями.
• С помощью вольтметра или мультиметра убедитесь, что напряжение равно нулю.
• Отсоедините провода. Это просто с помощью разъемов MC4, или вы можете использовать торцевой ключ.
• При необходимости выньте болты и зажимные механизмы.

СИСТЕМА БЫСТРОГО ОТКЛЮЧЕНИЯ

В некоторых местах используется быстрое отключение солнечных батарей. PV система. В чрезвычайной ситуации, например, при пожаре, быстрое отключение является средством вывода всей системы из строя.

Пока они не установлены на крыше, эти системы можно установить в любом месте дома. Ваш PV немедленно выключится, если вы нажмете внутреннюю кнопку системы в экстренной ситуации.

Стремясь защитить службы экстренного реагирования, Национальная ассоциация противопожарной защиты (NFPA) включила критерии быстрого отключения в NEC. Однако, если это произойдет, пожарные могут использовать решения для быстрого отключения, чтобы обесточить вашу систему солнечных батарей на тот случай, если им нужно будет забраться на вашу крышу. В идеале ваш дом никогда не загорится, и вам даже не нужно будет беспокоиться о быстром отключении.

Неожиданно, простое отключение солнечного инвертора не всегда помогает. В некоторых конфигурациях инвертора проводка и цепи могут оставаться под напряжением еще долгое время после выключения инвертора, что повышает риск поражения электрическим током пожарных, работающих на вашей крыше или чердаке.

Пожарные могут физически щелкнуть выключателем, чтобы быстро снизить электрическое напряжение вашей системы солнечных панелей до безопасного уровня, используя выключатель, который облегчает быстрое отключение.

FAQ

Я ВНЕ СЕТИ, КОГДА ОТКЛЮЧЕН?

Некоторые люди могут подумать, что они «отключились от сети», потому что они отключили солнечные батареи, однако это неправда. Вы по-настоящему автономны только в том случае, если установлена ​​отдельная система с батареями.

Большинство домовладельцев получают энергию от энергетической компании, потому что они подключены к сети. Название этой системы – чистое измерение (NEM).

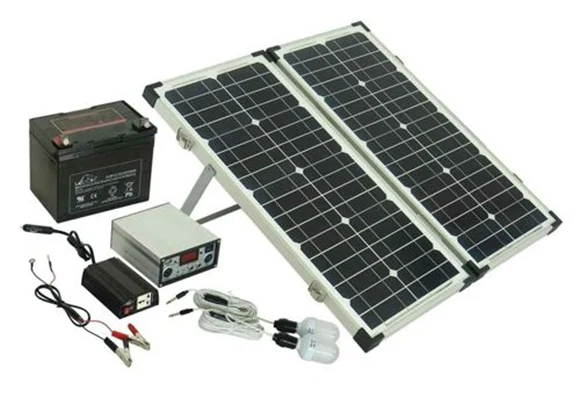

Как видно на рисунке ниже, автономная система на солнечной энергии состоит из комбинации солнечных панелей, контроллера заряда, аккумуляторов и инвертора. Солнечные панели используются для зарядки аккумуляторов, а инвертор также преобразует постоянный ток в переменный.

КАКИЕ ПРЕИМУЩЕСТВА У GRID-TIED И OFF-GRID СООТВЕТСТВЕННО?

Сетевой: Сетевые системы более выгодны для большинства домов, поскольку затраты на установку аккумуляторной системы ниже. Благодаря чистому измерению наличие подключения к инженерным сетям также приводит к экономии финансовых средств. Поставщик коммунальных услуг хранит всю электроэнергию, которую вы не используете сразу, для использования в будущем.

Сеть, также известная как «виртуальная батарея», управляет всеми вашими потребностями в хранении от вашего имени. В случае, если ваши солнечные системы по какой-либо причине выходят из строя, у вас есть доступ к резервному источнику питания, и нет необходимости в замене деталей или техническом обслуживании.

От сетки: Обычно они стоят на 12,000 XNUMX долларов дороже, но лучше подходят для удаленных мест или мест с частыми перебоями в электроснабжении. Вы никогда не потеряете электроэнергию, если живете вне сети.

Пока у вас есть резервное питание, такое как генератор, у вас есть еще одно преимущество, заключающееся в том, что вы не зависите от поставщика электроэнергии.

Некоторые люди чувствуют себя в безопасности в своей энергетической независимости, поскольку они знают, что их сила не зависит ни от кого другого.

Автономная жизнь предлагает дополнительные преимущества, если вы обеспокоены глобальным потеплением. С автономным решением вы можете получить 100% чистую энергию, потому что вам не понадобятся ископаемые виды топлива для производства электроэнергии.

КАК ОТКЛЮЧИТЬ ПОРТАТИВНУЮ СОЛНЕЧНУЮ СИСТЕМУ?

Многие люди начинают вести кочевой образ жизни. Солнечная энергия является распространенным выбором для тех, у кого есть лодки или дома на колесах.

Вы предпримете те же самые действия, которые были описаны ранее, если вам нужно их переместить. Обрежьте провода с помощью MC4, накройте панели темной крышкой и отключите автоматический выключатель.

Солнце генерирует солнечную энергию для производства электроэнергии. Большинство систем оснащены автоматическими выключателями переменного и постоянного тока. Сторона переменного тока, известная как сторона переменного тока, должна быть отключена в первую очередь. После этого выключите Выключатель переменного тока.

ЧТО ТАКОЕ РАЗЪЕДИНИТЕЛИ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА И ПОЧЕМУ ОНИ ВАЖНЫ?

Для установки системы солнечных панелей на крыше и подключения ее к дому вам потребуются разъединители переменного и постоянного тока.

Инвертор отключается от электрической сети с помощью отключения переменного тока. Это может быть отдельно стоящий выключатель или выключатель на сервисной панели, и обычно он размещается на стене между инвертором и счетчиком коммунальных услуг в солнечной электростанции. PV система. Переключатели, известные как разъединители постоянного тока, могут останавливать поток постоянного тока.

Когда разъединители переменного и постоянного тока установлены правильно, дом вашего клиента будет в безопасности, а поступающее электричество может быть быстро отключено, если это необходимо.

Эти разъединители должны присутствовать в соответствии с большинством строительных правил США. Из-за этого очень важно понимать, как работает отключение переменного и постоянного тока.

КАК ОПРЕДЕЛИТЬ РАЗМЕР РАЗЪЕДИНИТЕЛЯ ПЕРЕМЕННОГО ИЛИ ПОСТОЯННОГО ТОКА?

Как только вы узнаете, что такое разъединитель постоянного тока, вам необходимо знать, что существуют разъединители различных размеров от 30 до 800 ампер, поэтому необходимо предварительное планирование, чтобы определить, какие размеры разъединителей вам нужны.

Чтобы узнать, как определить размер разъединителя, вы должны сначала определить размер и выходную мощность вашего PV система. Если вы хотите создать систему вручную, рассмотрите следующие переменные:

• напряжение
• Нагрузка на цепь
• Размер усилителя/выключателя
• Размеры проводки и кабеля

Эти элементы в совокупности определяют общий размер нагрузки, который, в свою очередь, определяет требуемые размеры разъединения. После того, как вы спроектировали систему, вам необходимо отправить свои планы на утверждение.

МОЖНО ЛИ ОСТАВИТЬ СОЛНЕЧНЫЕ БАТАРЕИ ОТКЛЮЧЕННЫМИ?

Не рекомендуется отключать панели. Когда солнечные панели не подключены, цепи остаются разомкнутыми, и энергии некуда девать. Результатом может стать перегруженная система и поврежденные панели.

Можно отключить солнечные панели перед грозой или уехать из города на несколько дней. Просто убедитесь, что это не более двух или трех дней.

Подобно аккумулятору, который ни с чем не связан, солнечная панель, которая не подключена к розетке, будет работать нормально. Даже при наличии напряжения ничего не произойдет, потому что нет цепи, через которую проходит ток, поэтому ничего не может произойти.

После того, как все на месте, солнечная панель редко отключается, и хотя иногда это нормально, это также не очень хорошая идея. Фундаментальным моментом солнечных батарей является то, что они обеспечивают электроэнергией ваши приборы и другую электронику.

Однако, поскольку он ни к чему не подключен, ток не будет течь. Напряжение на клеммах закороченной солнечной панели будет близко к нулю, но будет течь ток, который линейно связан с излучением солнечного элемента. Поскольку либо I, либо V равны нулю, генерируемая мощность в обоих сценариях практически равна нулю.

Электричество, производимое набором солнечных панелей, несомненно, попадет в ваш дом, если вы включите их в розетку. Однако это сопряжено со значительными опасностями. Для начала вы должны использовать отдельную цепь только для подключаемой солнечной батареи.

ЧТО ПРОИЗОЙДЕТ, ЕСЛИ ОТКЛЮЧИТСЯ ЭЛЕКТРИЧЕСТВО?

Основная причина отключения электроэнергии – ураганы. Поскольку большинство домовладельцев, использующих солнечную энергию, подключены к сети, они будут испытывать перебои в подаче электроэнергии вместе с остальной частью своего сообщества. Основными причинами этого являются безопасность работников и решение проблем.

Поскольку солнечные панели по-прежнему поглощают солнечный свет и солнечную энергию, если они установлены на вашей крыше или на земле, они будут продолжать вырабатывать электричество во время отключений электроэнергии, как и каждый день. Резервные генераторы не могут питаться от солнечной энергии. Во время сильного шторма солнечная энергия теряет мощность, как и другие источники энергии.

КАКИЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ У НАС ЕСТЬ ДЛЯ ПРЕДОТВРАЩЕНИЯ ОТКЛЮЧЕНИЯ ЭЛЕКТРОЭНЕРГИИ?

Гибридная солнечная система: Гибридная солнечная система стоит меньше, чем автономная система, и устраняет необходимость в газогенераторе. Инверторы, используемые в гибридных солнечных системах, работают на батареях и подключаются к сети.

Автономные солнечные батареи: Они доступны в различных конфигурациях и обеспечивают подачу электроэнергии за счет полного отключения от сети при обнаружении отключения электроэнергии. Это сильный, иногда дорогой и долговечный выбор.

Солнечный генератор: Солнечный генератор может быть лучшим вариантом, если вы не хотите тратить несколько тысяч долларов на солнечную батарею. Просто не забудьте зарядить их заранее, потому что они не будут заряжаться, если питание отключено.

НУЖНО ЛИ ОТКЛЮЧАТЬ СОЛНЕЧНЫЕ ПАНЕЛИ ПРИ ДОБАВЛЕНИИ НОВЫХ МОДУЛЕЙ В СИСТЕМУ?

Ваша система должна быть полностью отключена в соответствии с инструкциями по отключению, содержащимися в руководстве пользователя, или инструкциями по эксплуатации, предоставленными производителем инвертора, при добавлении новых модулей в систему по соображениям безопасности, а также для увеличения срока службы системы.

Быстрое отсоединение солнечной панели — это простой маневр, который можно выполнить. Для этого необходимо надеть защитное снаряжение, разъединитель переменного/постоянного тока должен быть выключен, панели не должны производить питание, должно быть проверено напряжение, и, наконец, разъемы MC4 и крепежные детали должны быть отключены.

МОЖНО ЛИ ОСТАВЛЯТЬ СОЛНЕЧНЫЕ БАТАРЕИ ВКЛЮЧЕННЫМИ ВО ВРЕМЯ УБОРКИ?

В соответствии с инструкциями по отключению, изложенными в руководстве пользователя или инструкциями по эксплуатации, предоставленными производителем инвертора, перед очисткой ваша система должна быть полностью отключена. Системы постоянного тока должны быть полностью отключены.

Чтобы гарантировать, что сток грязной воды не попадет в ваш резервуар, временно отсоедините или отключите все резервуары для дождевой воды, которые установлены и прикреплены к вашей водосточной системе. Если возможно, очистите панели от земли из соображений безопасности. Чтобы распылить воду на панели, используйте шланг. Чтобы струя воды достигла панелей, используйте шланг с соответствующей насадкой.

ЗАКЛЮЧЕНИЕ

Будь то солнечный инвертор или обычный инвертор, основной функцией инвертора является преобразование мощности постоянного тока в мощность переменного тока. В зависимости от обстоятельств и расположения может потребоваться несколько дополнительных функций, которые можно без труда добавить к существующим домашним ИБП и инверторам.
