Если вы недавно установили систему солнечных батарей, возможно, вы заметили флажок «Быстрое отключение» с переключателем включения/выключения. Но что вы подразумеваете под переключателем быстрого отключения и почему это важно для фотоэлектрической системы?

В этой статье вы узнаете о требованиях быстрого отключения и о том, как вы можете соблюсти кодекс вашего штата в отношении безопасности ваших солнечных панелей.

ЧТО ТАКОЕ УСТРОЙСТВО БЫСТРОГО ОТКЛЮЧЕНИЯ?

Впервые он был реализован в качестве меры предосторожности Национальным электротехническим кодексом в 2014 году, чтобы предложить быстрый способ отключения электроэнергии, проходящей через систему. Целью этого правила было предоставить пожарным возможность отключить источник питания во время пожара. Позже в требования кода NEC 2014 по быстрому отключению были внесены некоторые изменения.

В 2017 году понятие быстрого отключения было расширено различными требованиями, основанными на близости проводников фотоэлектрической системы к границе фотоэлектрической установки. Фотоэлектрические цепи, расположенные на расстоянии более 3 футов от точки входа в здание, не будут ограничены напряжением более 30 В в течение 30 секунд после начала быстрого отключения.

Фотоэлектрические цепи, расположенные внутри границы массива, должны выполнять один из следующих трех вариантов:

1. Фотоэлектрический массив должен быть указан как фотоэлектрический массив с быстрым отключением и должен использоваться и устанавливаться в соответствии с инструкциями по включению фотоэлектрических модулей в список.
2. Фотоэлектрические проводники, расположенные внутри границы, должны быть ограничены до 80 В в течение 30 секунд после начала быстрого отключения.
3. Фотоэлектрические массивы, которые не подвергаются воздействию методов проводки или проводящих частей и установлены на высоте более 8 футов от открытых заземленных проводящих частей, не обязаны соблюдать правило 2, упомянутое выше.

В ЧЕМ ВАЖНОСТЬ БЫСТРОГО ОТКЛЮЧЕНИЯ?

Когда в небе ярко светит солнце, через вашу солнечную электростанцию ​​проходит живое электричество. В большинстве ситуаций это совершенно безопасно, поскольку оно проходит от панели к инвертору. Однако в чрезвычайных ситуациях трубопроводы могут быть повреждены, что приведет к воздействию на них электрического тока и создаст опасную ситуацию.

Благодаря функции быстрого отключения пожарные могут быстро отключить электроэнергию в трубопроводах, что обеспечивает им безопасный доступ к территории вокруг фотоэлектрической системы . Как только они смогут безопасно добраться до места, они смогут обнаружить и решить проблему без риска поражения электрическим током или возгорания.

Фотоэлектрическая система имеет проводники, по которым течет ток каждый раз, когда светит солнце, и без устройства быстрого отключения не существует безопасного способа отключить текущий ток в этих проводниках. В случае чрезвычайной ситуации нет времени заниматься солнечными проводниками. Следовательно, рекомендации NEC по системе быстрого отключения помогают эффективно защитить вашу фотоэлектрическую систему .

Национальная ассоциация противопожарной защиты написала в NEC требования о быстром отключении, чтобы обеспечить безопасность служб экстренного реагирования. Надеемся, вам не придется столкнуться с огнем и беспокоиться о функции быстрого отключения, но если пожар охватит пожарные, они смогут обесточить вашу солнечную систему на случай, если им придется подняться на крышу.

Удивительно, но просто выключения солнечного инвертора не всегда бывает достаточно. Некоторые установки и провода инвертора остаются под напряжением даже после выключения инвертора. Это увеличило риск шока для первых респондентов, работающих на крыше. Наличие переключателя, который полностью отключает питание, позволяет перевести солнечные панели на безопасный уровень менее чем за минуту.

НЕОБХОДИМО ЛИ ПОВСЕМЕСТНО ПРОВОДИТЬ БЫСТРЫЕ ОТКЛЮЧЕНИЯ?

Если ваша система была установлена ​​задолго до внедрения компанией NEC норм безопасности, вам не нужно устанавливать переключатель быстрого отключения. На данный момент не требуется повсюду иметь системы быстрого отключения, но это функция безопасности, поэтому рекомендуется установить ее независимо от того, обеспечивает ли это ваше государство или нет.

Национальный электротехнический кодекс каждые три года публикует набор требований по безопасности электрических систем , которые необходимо соблюдать. NEC не имеет полномочий на федеральном уровне, поэтому штат не торопится с принятием кодекса. Вместо этого некоторые штаты выбирают независимые электрические правила. Вам необходимо определить, каковы требования для быстрого отключения в вашем штате.

С 2021 года каждый штат США применяет NEC или свою собственную версию кодекса. Если в вашем штате применяется кодекс NEC 2014 года или новее, ваша фотоэлектрическая система должна будет выполнить требования по быстрому отключению, чтобы пройти окончательную проверку системы, а также подключить ее и запустить.

Вот несколько вещей, которые вы можете сделать, чтобы легко пройти тест на солнечную проверку:

• Установите солнечный комплект правильно, с соблюдением норм безопасности.
• Задокументируйте изменения, внесенные вами в систему, и убедитесь, что изменения одобрены.
• Убедитесь, что проводка внутри видна
• Подготовьтесь к проверке заранее, обеспечив безопасный доступ к солнечным батареям.
• Держите наготове проштампованную копию планов получения разрешений на использование солнечной энергии.

ОСОБЫЕ ТРЕБОВАНИЯ БЫСТРОГО ОТКЛЮЧЕНИЯ

Чтобы соответствовать кодексу NEC, ваша процедура быстрого отключения солнечной энергии должна соответствовать некоторым определенным критериям, которые различаются в зависимости от штата, в котором вы живете. Просто убедитесь, что вы приобретаете свои защитные устройства от известной компании, предлагающей качественную продукцию. Некоторые компании даже предлагают свои экспертные советы о том, какие системы купить для вашего дома.

Существует два конкретных кода — NEC 2014 и NEC 2017, оба из которых применимы в разных частях мира.

НЭК 2014

Требования быстрого отключения были впервые упомянуты NEC в 2014 году в целях безопасности фотоэлектрических систем. Кодекс NEC 2014 гласит, что контролируемые проводники, расположенные дальше десяти футов от солнечных панелей, должны быть понижены до 30 В и 240 вольт-ампер в течение 10 секунд после срабатывания переключателя быстрого отключения.

Давайте взглянем на этот код шире. Управляемые проводники передают переменный или постоянный ток от компонентов солнечной панели , если они находятся на расстоянии более 10 футов от панелей. Любой проводник в пределах десяти футов от солнечных панелей или массива может поддерживать питание после включения переключателя.

Это относится только к солнечным проводникам, длина которых превышает 5 футов внутри здания или находится на расстоянии более 10 футов от солнечной энергосистемы. Кроме того, устройство должно иметь четкую маркировку с надписью «устройство быстрого отключения», как и другие части солнечной системы.

Некоторые фотоэлектрические системы, в которых используются струнные инверторы, могут соответствовать требованиям NEC 2014 по быстрому отключению без выключателя. Если струнный инвертор расположен в пределах 10 футов от панелей, вам не придется использовать проводники длиной более 10 футов.

НЭК 2017

Если ваш штат соответствует требованиям NEC 2017, вам придется соблюдать расширенные требования, касающиеся быстрого отключения. NEC 2017 требует, чтобы вы обесточивали все проводники на расстоянии более 1 фута от массива, используя переключатель быстрого отключения, в отличие от зоны 10 футов NEC 2014.

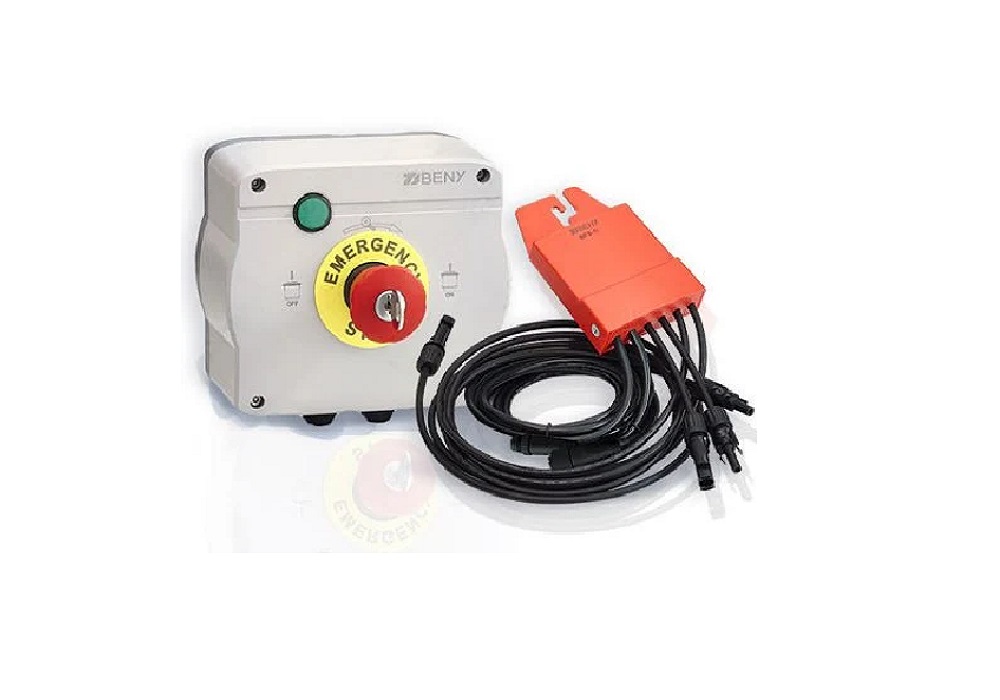

Солнечные компоненты внутри границы в один фут должны быть ограничены до 80 В в течение 30 секунд после включения устройства отключения. Этот код легко соблюсти с помощью переключателей быстрого отключения на уровне модуля . Изменения 2017 года предусматривают, что быстрое отключение должно происходить на отдельных солнечных модулях, а не на солнечной батарее в целом.

Три способа соблюдения кодекса NEC 2017 года включают в себя:

• Установка системы быстрого отключения, внесенной в список или с маркировкой на месте эксплуатации.
• Установка системы, способной понизить свое напряжение до 80 Вольт за 30 секунд.
• Установка системы BIPV без каких-либо металлических компонентов или открытых проводников.

Вам не нужно задним числом устанавливать кнопку быстрого выключения в вашей системе, если ваши солнечные панели были установлены за несколько лет до вступления в силу NEC. При этом, если вы хотите расширить свою солнечную систему или внести изменения, требующие проверки, вам, возможно, придется обновить вашу систему в соответствии с правилами NEC, которые могут включать переключатель быстрого отключения.

Установка переключателя быстрого отключения добавит уровень безопасности вашей солнечной системе в случае возникновения чрезвычайных ситуаций. Таким образом, даже если нет необходимости устанавливать переключатель быстрого отключения, это рекомендуется в целях безопасности. Вам необходимо убедиться, что ваша система обновлена ​​с учетом требований быстрого отключения в вашем штате.

ВСЕ ЛИ ИНВЕРТОРЫ ИМЕЮТ ФУНКЦИЮ БЫСТРОГО ОТКЛЮЧЕНИЯ?

Некоторые инверторные системы соответствуют требованиям по отключению, но другим требуются дополнительные компоненты для инициирования быстрого отключения. Микроинверторы и оптимизаторы мощности имеют встроенные возможности отключения. Если у вас есть струнный инвертор, вам может потребоваться установка устройств на уровне модуля для соответствия нормам NEC 2017 года.

Прежде чем вносить какие-либо изменения в систему солнечных батарей, вам необходимо определить, соответствует ли ваша система требованиям к быстрому отключению, поскольку вас будут проверять на предмет этого. Вы можете воспользоваться помощью профессионала, чтобы выбрать правильные компоненты быстрого отключения для вашей системы.

УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЯ БЫСТРОГО ОТКЛЮЧЕНИЯ

Солнечные панели сами по себе не опасны для служб экстренного реагирования. Если ваша система была установлена ​​до того, как было реализовано быстрое отключение, она не представляет риска для вас или здания. Однако стоит установить переключатель быстрого отключения в соответствии с местными правилами вашего штата. Не все инверторы поддерживают быстрое отключение, поэтому вам понадобится профессионал, который поможет вам в этом.

Рекомендуется поручить установку переключателя быстрого отключения квалифицированному специалисту. Таким образом, вам не придется беспокоиться об изменении кодов вашего штата. Вы можете легко получить обновленную версию системы в соответствии с действующим кодексом безопасности фотоэлектрической системы. Это поможет вам пройти проверку без каких-либо затруднений.

Выключатель быстрого отключения также можно установить самостоятельно, если у вас есть для этого соответствующие рекомендации и подходящие инструменты. Если вы решите установить систему самостоятельно, убедитесь, что вы соблюдаете все правила вашего местного штата в отношении устройства быстрого отключения.

ЗАКЛЮЧЕНИЕ

Требования NEC 2017 представляют собой шаг вперед в области безопасности фотоэлектрических систем . На рынке доступны различные конструкции и продукты, соответствующие требованиям контроля кода NEC. Оставайтесь в безопасности и обеспечьте безопасность вашей фотоэлектрической системы с помощью системы быстрого отключения.

Если в вашем штате есть коды безопасности вашей фотоэлектрической системы, вам необходимо убедиться, что вы обновили свою солнечную систему в соответствии с новыми правилами устройства быстрого отключения вашего штата.
