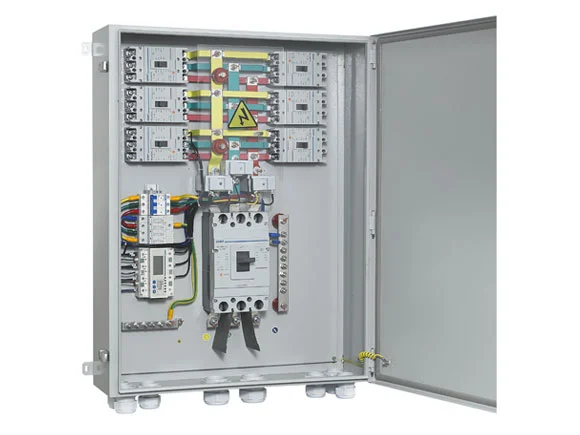

Коробка солнечного сумматора содержит следующие компоненты:

Автоматический выключатель

Выключатель можно использовать для отключения или отключения цепи вручную или для автоматического размыкания и отключения цепи в случае короткого замыкания или скачка тока. Автоматические выключатели в распределительных коробках обычно однополюсные, что означает, что они имеют только один набор контактов для использования с одним входящим проводом.

Плавкий предохранитель

 Плавкие предохранители, как и автоматические выключатели, отключают соответствующую цепь в случае аварийной ситуации перегрузки по току или короткого замыкания. Основное различие между ними заключается в том, что предохранители не всегда механические. Они зависят от крошечного провода или нити накала, которая перегорает или «перегорает» при превышении номинала предохранителя. Это по существу отключает или изолирует цепь, которая вызывает проблему. Многие типы предохранителей можно вручную удалить из цепи, чтобы изолировать их, а затем при необходимости заменить.

Шинопровод

Шинопровод представляет собой многоточечную токопроводящую металлическую полосу или шину. Это позволяет интегрировать многочисленные входящие провода в один компонент. Отходящий провод также подключается к сборной шине, обеспечивая соединение входящей и отходящей частей. Наиболее типичным использованием шин является объединение входящих отрицательных или заземляющих проводов от солнечных панелей.

Бридж Бар

Это металлическая полоса с несколькими независимыми «пальцами», используемая для соединения или перемычки выходных клемм автоматического выключателя и предохранителя. Они устанавливаются на стороне автоматического выключателя напротив входных плюсовых проводов. Они объединяют множество входов в один выход, подобно шине.

Корпус

Физическая коробка, в которой установлены компоненты объединителя, называется корпусом.

Клеммная колодка

Он похож на шину, хотя обычно изготавливается из АБС-композита, а не из металла.

Устройство быстрого отключения

Устройство быстрого отключения является требованием электробезопасности, необходимым для систем солнечных батарей. Это помогает быстро обесточить систему панелей на крыше для достижения наилучших результатов. Требование распространяется на солнечную PV систем и обеспечивает способ снижения напряжения, если это требуется от солнечных модулей. Это устройство предлагает пожарным безопасный способ уменьшить или отключить ток или напряжение от PV массив.

Пользователь позволяет фотогальваническому блоку выполнять свою работу эффективно и безопасно. Кроме того, это помогает избежать всех видов опасностей, связанных с электричеством. Инвертор уже установлен, чтобы не допустить прохождения энергии через инвертор, генерируемый модулями. Он не может остановить производство электроэнергии. В то время как устройство быстрого отключения также помогает остановить выработку электроэнергии.

Отключение постоянного тока

Точно так же, как разъединитель постоянного тока помогает протекать постоянному току, разъединитель помогает остановить поток электричества. Разъединители постоянного тока — это выключатели, прерывающие подачу постоянного тока. Основной функцией разъединителей является перекрытие входящего потока энергии от солнечных панелей. Вы можете выключить переключатель, когда вам не нужна энергия, поступающая от солнечной системы к устройству. Разъединители постоянного тока называются PV так же отключается.

Они либо устанавливаются между инверторами или солнечными панелями, либо, в большинстве случаев, встроены в инвертор для получения максимальных преимуществ. Чтобы защитить пространство в случае чрезвычайных ситуаций, таких как пожар или что-то еще, в этом помогает отключение переменного тока. Они устанавливаются на наружной стене дома или офиса, рядом с электросчетчиком, для получения максимальных преимуществ.

Устройство защиты от перенапряжения постоянного тока

Устройства защиты от перенапряжения очень полезны, и, как следует из названия, они помогают защитить электрооборудование в случае перенапряжения. Иногда молния приводит к внезапному повышению напряжения, что может повредить ваше электрическое устройство. Поэтому, чтобы убедиться, что устройство остается защищенным от всех потенциальных проблем, установлено устройство защиты от перенапряжения. Следовательно, вы не всегда можете знать, какой из них будет идеальным выбором.

Устройство рассчитано на кратковременные перенапряжения и перенапряжения. В некоторых случаях, когда возникают большие скачки напряжения, оборудование может выйти из строя тут же. Следовательно, для защиты функционирования устройства и дальнейшего нарушения устанавливаются защитные устройства. Иногда могут возникать небольшие скачки напряжения, и оборудование также необходимо защищать.

Держатель предохранителя постоянного тока

Держатель предохранителя — это своего рода аксессуар для предохранителей, который помогает интегрировать предохранители. Вы не можете бросить их прямо в токопроводящие пути из-за их размеров и форм. Держатель предохранителя помогает безопасно интегрировать предохранители в электрические цепи и обеспечивает протекание тока по полному пути.

Таким образом, держатели предохранителей представляют собой устройства, которые принимают поступающую мощность и помогают эффективно передавать мощность через предохранитель. Таким образом, предохранители не останутся открытыми и будут покрыты защитным слоем.

Выбор вашего солнечного комбайнера может иногда зависеть от доступности и цены. Есть несколько готовых решений, оснащенных широким спектром потенциальных конфигураций для жилых помещений, что экономит дополнительные расходы и время, связанные с чем-то индивидуальным.

Теперь, в зависимости от компонентов вашей системы, блок объединителя может выполнять больше, чем просто основные функции — объединение предохранителей и цепей. Не у всех производителей есть идеальный готовый комбайнер, готовый для любой ситуации. Вы хотите простоты и гибкости? Предположим, у вас есть две отдельные солнечные системы, которые входят в одну и ту же коробку и затем выходят на независимые контроллеры. Одни коробки справляются с такой задачей абсолютно мгновенно, а другие приходится дорабатывать.

Прежде чем выбрать объединитель, определите используемый инвертор. Имея так много вариантов, от обычных инверторов цепочек до бестрансформаторных инверторов с MPPT, вы должны сузить круг объединителей, соответствующих коду.

Технологии беспроводного мониторинга аккумулированы производителями внутри коробки комбайнера. Это обеспечивает мониторинг напряжения, тока и температуры на уровне цепочки и на уровне панели. Мониторинг обеспечивает обратную связь в режиме реального времени при назначении поля, помимо неотъемлемых преимуществ во время установки. Таким образом, любые ошибки или неисправности будут замечены на ранней стадии.

Солнечные комбайнерные коробки требуют небольшого обслуживания. Уровень технического обслуживания должен определяться частотой использования и окружающей средой. Кажется хорошей идеей проверить их на наличие ослабленных соединений и утечек, но правильно установленная коробка солнечного сумматора прослужит столько же, сколько и ваш проект.

При выборе блока сумматора качество, возможно, является важным фактором, который следует учитывать, особенно потому, что это первое оборудование, подключенное к выходу солнечного модуля. Объединительные коробки вполне доступны по сравнению с другими компонентами солнечных батарей. Помните, неисправная коробка может вызвать неожиданный сбой с дымом и пламенем.

Использование кнута - новая функция. Это провод, лежащий на конце солнечного разъема. Производители прикрепляют штыри, которые позволяют установщику подключать выходные провода через солнечный разъем. Подрядчик должен сверлить отверстия или приобретать фитинги.

Сохранность

Убедитесь, что все, что вы выбираете, соответствует стандартам кодекса в вашей юрисдикции. Для монтажа на крыше, согласно правилу 2011 года, каждый должен установить разъединяющий сумматор в пределах шести футов от массива. Несколько кодов требуют быстрого завершения работы системы.

Дуговое замыкание представляет собой мощный электрический разряд между проводниками, который выделяет значительное количество тепла. Из-за этого нарушается изоляция между проводами. Лучший объединитель защищает вашу солнечную систему с максимальной эффективностью.

Необходимость

В некоторых местах можно соединить все без сумматора, в зависимости от используемых материалов. Жгут проводов BLA или Big Lead Assembly, толстый провод, может справиться с током дугового напряжения без сумматора.

Коробка солнечного сумматора не нужна для проектов с двумя или тремя нитями. Вместо этого было бы полезно, если бы вы подключили строку к инвертору. Блоки-комбайнеры идеально подходят для крупных проектов, содержащих более 4000 строк. Коробки разного размера используются в коммерческих приложениях для получения энергии от нестандартных планировок зданий. Они помогают планировщикам площадок максимизировать мощность при одновременном снижении материальных затрат на проекты коммунального масштаба.

КАК УСТАНОВИТЬ СВОЙ СОБСТВЕННЫЙ СОЛНЕЧНЫЙ СУММАТОР?

Простота установки и развертывания обычно определяет идеальный комбайнер. Это устраняет головную боль, связанную с проектом. Коробка с косичками и предварительно смонтированными держателями предохранителей может быть чем-то, что не требует установки лицензированным специалистом.

В мае Eabel запустила свое решение ICS или интегрированный комбайнер. Он включает предварительную проводку, кабельные вводы, распределительные блоки с защитой от прикосновения и двунаправленные держатели для предохранителей. Установщики будут включать их в каждый проект, если вы сделаете его таким же экономичным, простым, экономящим время и практичным, как готовое решение.

СОВЕТЫ ПО ОБСЛУЖИВАНИЮ ВАШЕЙ СОЛНЕЧНОГО СУММАТОРА

Из-за влажности, температуры окружающей среды и пыли обязательно произойдет несколько потенциальных отказов. Коробка солнечного сумматора требует регулярного обслуживания, иначе она не прослужит и не будет работать без сбоев так долго. Во время технического обслуживания контрактные детали не должны заряжаться.

Предохранитель подвергается воздействию высокого напряжения от инвертора и аккумуляторной платы, и к нему нельзя прикасаться во время нормальной работы. Перед заменой и проверкой предохранителя не забудьте отключить автоматический выключатель постоянного тока. Обратите внимание, что на обоих концах автоматического выключателя имеется несколько высоких напряжений. Вы должны убедиться, что каждый ток равен нулю, прежде чем снимать предохранитель, комбайн и солнечную панель.

Было бы полезно, если бы вы надели изолированные перчатки во время технического обслуживания. Всегда помните, напряжение изоляции более 1000В. Ниже приведены несколько советов по реализации с максимальной осторожностью.

• Очистка панелей проста, но занимает много времени. Это гарантирует, что все солнечные элементы беспрепятственны и получат оптимальную степень изоляции. Используйте мягкую тряпку и биоразлагаемое мыло, чтобы избавиться от пыли. Вы также можете полить водой солнечные панели.
• Вам не нужно вырубать деревья и кусты. Пожалуйста, обрежьте хотя бы так, чтобы солнечные панели оставались без тени.
• Ежедневные проверки включают в себя тщательный мониторинг коробки комбайнера, чтобы убедиться, что горит зеленый свет и что система работает правильно. Кроме того, ведите учет выходных данных всей системы. Несколько программ сделают это за вас автоматически.

ЗАКЛЮЧЕНИЕ

Помните об упомянутом выше обсуждении, чтобы получить идеальную комбайнерную коробку для вашего солнечного проекта. Солнечная комбайнерная коробка, которая стоит менее нескольких долларов, добавляет достаточную ценность солнечной системе. Меньше шнуров, аварийные отключения, высокая безопасность и повышенная эффективность. Кто бы не хотел поставить один из них в своем доме? Они обеспечивают все удивительные преимущества и просты в установке.
