Электричество всегда было изобретением, которое облегчало повседневные задачи, а также являлось изобретением, которое также сопряжено с риском для жизни, поэтому каждая электрическая система состоит из различных компонентов для регулирования и защиты электрических потоков. .

Устройства защиты от перенапряжения — это устройства, которые защищают электрическую систему от искусственных или естественных ошибок. Теперь, если кто-то новичок в теме устройств защиты от перенапряжений, вот подробная тема о них и другие необходимые факты, которые следует знать.

ЧТО ТАКОЕ УСТРОЙСТВО ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ?

Устройства защиты от перенапряжений, или сокращенно SPD, являются специальными и важными электронными устройствами, которые используются для защиты электроустановки, состоящей из потребительского блока, проводки от скачков напряжения, называемых переходными перенапряжениями.

Электрический поток не является постоянным. Бывают случаи, когда незначительные помехи могут возникать и вызывать резкие скачки напряжения, которые могут вызвать временное, постоянное или даже более серьезное повреждение электрической системы. Чтобы избежать таких случаев, устройства защиты от перенапряжения монтируются в каждой бытовой и промышленной электросети.

Кроме того, чувствительные электронные устройства, такие как ноутбуки, телевизоры, стиральные машины и цепи безопасности, такие как системы обнаружения пожара и аварийное освещение, защищены УЗИП, когда они подключены к установке. Переходные перенапряжения могут повредить оборудование с чувствительными электронными схемами.

ЧТО ТАКОЕ ПЕРЕХОДНЫЕ ПЕРЕНАПРЯЖЕНИЯ?

Переходные перенапряжения — это кратковременные скачки напряжения, вызванные неожиданным высвобождением ранее накопленной или искусственно произведенной энергии. Существует два вида переходных перенапряжений: естественные и техногенные.

Как возникают переходные перенапряжения?

Техногенные переходные процессы вызываются коммутацией двигателей и трансформаторов, а также некоторыми видами освещения. Ранее это не было проблемой в бытовых установках. Тем не менее, с внедрением новых технологий, таких как зарядка электромобилей, тепловые насосы «воздух-земля» и стиральные машины с регулируемой скоростью, установки меняются, что делает переходные процессы гораздо более вероятными.

Наиболее часто естественные переходные перенапряжения возникают в результате прямых ударов молнии по близлежащим воздушным или телефонным линиям электропередач, что приводит к перемещению переходных перенапряжений по линиям и серьезному повреждению электроустановок и связанного с ними оборудования.

Повреждения, вызванные переходными перенапряжениями, подразделяются на сбои, деградацию, повреждение и простои.

• Сбои наносят небольшой физический ущерб, но нарушают работу электронных систем, вызывая потерю данных, повреждение программного обеспечения, системные сбои/зависания и ложные срабатывания.
• деградация это прогрессирующий износ компонентов, вызванный длительными переходными перенапряжениями более низкого уровня, что сокращает срок службы компонентов и делает их подверженными преждевременному выходу из строя.
• Наносить ущерб выглядит как сгоревшие печатные платы в результате перегрева, нарушения изоляции и, как следствие, последействия питания. Повреждение также может быть результатом неправильной эксплуатации или короткого замыкания, вызванного кратковременным перенапряжением.
• Время простоя любое прерывание работы или деятельности, которое приводит к упущенной выгоде и увеличению расходов.

Согласно самой последней версии Правила электромонтажа ИЭТ, BS 7671:2018, защита от кратковременных перенапряжений должна быть обеспечена в ситуациях, когда перенапряжение может привести к:

• причинить большой вред или смерть человека.
• Либо привести к перебоям в предоставлении коммунальных услуг, либо нанести ущерб культурному наследию.
• Вызвать остановку деловой или производственной деятельности.
• Воздействие на большое количество людей, находящихся поблизости.

КАК РАБОТАЮТ УСТРОЙСТВА ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ?

Короче говоря, УЗИП ограничивает переходное напряжение и направляет ток обратно к его источнику или земле, когда в защищаемой цепи возникает переходное напряжение.

Чтобы полностью понять точный механизм, лежащий в основе устройств защиты от перенапряжений. Вот подробное объяснение того, как работают устройства защиты от перенапряжений:

• Электрический ток от розетки проходит через обычный сетевой фильтр к ряду электрических и электронных устройств, подключенных к удлинителю. Устройство защиты от перенапряжения направляет любую избыточную мощность на заземляющий провод розетки в случае, если напряжение в розетке скачет, скачет или превысит допустимый уровень.
• Дополнительное напряжение отводится частью, известной как металлооксидный варистор (MOV) в самой популярной форме защиты от перенапряжения. MOV работает подобно клапану, чувствительному к давлению. MOV уменьшает сопротивление, когда замечает высокие уровни напряжения. Сопротивление возрастает, когда уровни напряжения слишком низкие. Он будет автоматически включаться в перенаправление дополнительного напряжения. MOV состоит из трех компонентов: двух полупроводников, соединяющих линии заземления и питания с центральной частью из оксидно-металлического материала.
• Эти полупроводники обладают переменным сопротивлением, зависящим от напряжения. Электроны в полупроводниках движутся таким образом, что оказывают чрезвычайно высокое сопротивление, когда напряжение падает ниже определенного порога. Поведение электронов меняется, когда напряжение выше, что приводит к значительному снижению сопротивления. MOV неактивен при правильном напряжении. MOV может проводить много токов, чтобы удалить избыточное напряжение, когда напряжение слишком высокое.
• Сопротивление MOV снова увеличивается, как только избыточный ток переключается на MOV и на землю, что приводит к тому, что напряжение на горячей линии возвращается к норме. Это позволяет устройству защиты от перенапряжения продолжать подавать питание на любые подключенные машины, в то время как MOV просто перенаправляет импульсный ток.

РАЗЛИЧНЫЕ ТИПЫ УСТРОЙСТВ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ

Существует несколько типов устройств защиты от перенапряжений, и, поскольку каждое из них предназначено для определенной цели, важно понимать их разновидности. Оборудование для защиты от перенапряжения в основном бывает трех разных сортов. Вот какие они:

• Устройство защиты от перенапряжений типа 1 (SPD)

В месте электроснабжения со стороны линии главного служебного ввода устанавливается УЗИП 1-го типа. Этот тип используется для наружного применения и имеет волну тока, которая длится 10/350 секунд.

Он защищает от внешних скачков напряжения, вызванных молнией или переключением батарей конденсаторов. Он считается первой линией защиты дома или офиса.

• Устройство защиты от перенапряжений типа 2 (SPD)

Для устранения всех перенапряжений в цепях питания, которые вряд ли будут поражены молнией, УЗИП типа 2 размещается со стороны нагрузки главного ввода обслуживания. Определяющей чертой этого типа служит волна тока 8/20 с.

Его основной задачей является защита плат на основе Mp/Mc и чувствительных устройств путем ограничения переходного напряжения. Приложения в бизнесе и промышленности используют его.

• Устройство защиты от перенапряжений типа 3 (SPD)

Для защиты конечного пользователя от перенапряжения используются УЗИП типа 3. Они могут быть добавлены к сетям питания, которые уже имеют SDP типов 2 и 1.2. Волны напряжения (50/8 с) и волны тока (20/3 с) составляют УЗИП типа XNUMX.

Его основная цель — ограничить скачки низкого уровня, которые могут повредить чувствительные электронные схемы в телевизорах, компьютерах и других электроприборах. Устройства защиты от перенапряжений считаются последней линией защиты в сети, защищающей от перенапряжений.

Помимо основных трех типов, необходимо знать еще два типа УЗИП: тип 4 и тип 5.

• Устройство защиты от перенапряжений типа 4 (SPD)

Устройства УЗИП типа 4 считаются компонентными УЗИП. Как правило, один или несколько компонентов типа 5 собираются для формирования составных УЗИП. УЗИП типа 4 должны быть встроены в другие системы, поскольку они не предназначены для автономного использования.

Они защищают серводвигатели, ПЛК и другое промышленное оборудование. Они также известны как модули защиты от перенапряжения.

• Устройство защиты от перенапряжений типа 5 (SPD)

Ограничители перенапряжения на дискретных компонентах или устройства SPD типа 5 могут быть установлены на печатной плате, соединены выводами или предлагаться внутри корпуса с монтажным оборудованием и клеммами для проводки. К таким устройствам относятся MOV.

ПРИМЕНЕНИЕ УСТРОЙСТВ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ

Почти каждая электрическая система домашнего хозяйства и промышленности должна включать в себя устройства защиты от перенапряжения. Вот несколько реальных примеров применения устройств защиты от перенапряжения, чтобы помочь каждому понять, как они могут использоваться в различных условиях.

Промышленное

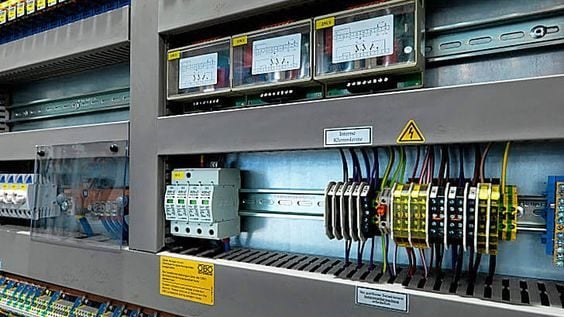

Промышленные устройства защиты от перенапряжения защищают машины. Эти устройства могут защищать машины и системы на заводах и в других промышленных условиях, включая схемы защитной блокировки, системы управления и телекоммуникации. Устройства для защиты от перенапряжений обычно монтируются на DIN-рейку в панели.

Коммерческая

Промышленные и коммерческие системы предотвращения перенапряжений во многом схожи. Защитные устройства, однако, часто устанавливаются в системах управления зданиями для офисов и коммерческих целей. В эту категорию могут подпадать системы и инструменты, включая лифты, центры обработки данных, аварийное освещение, вычислительную технику и другую электронику и системы управления.

домашняя дела

По сравнению с их промышленными и коммерческими аналогами бытовые устройства защиты от перенапряжения часто лучше подходят для применения в более легких условиях. Для подключения бытовой техники и электронного оборудования бытовые гаджеты могут быть установлены в потребительских блоках, электрощитах или розетках с защитой от перенапряжения. Предотвращение скачков напряжения для приборов может снизить риски для безопасности, связанные с переходным напряжением и скачками напряжения, и обеспечить душевное спокойствие.

ЗАЧЕМ НУЖНЫ УСТРОЙСТВА ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ?

Каждое домашнее хозяйство и предприятие нуждаются в устройствах защиты от перенапряжения для обеспечения безопасности электрооборудования. Эти гаджеты имеют решающее значение по соображениям безопасности, а также помогают избежать потери или повреждения хрупкого электрического оборудования.

Ниже приведены некоторые из основных причин скачков напряжения:

• Поврежденные линии электропередач
• Грозовые бури
• дефектная или поврежденная проводка
• При подаче электроэнергии коммунальное предприятие вызывает скачки напряжения.
• Быстрое включение и выключение мощных электрических разводов

Электрическая защита также рекомендуется и рекомендуется в промышленных зонах несколькими нормативными актами, такими как стандарты IET 18-го издания. Скачки напряжения и переходные напряжения могут представлять серьезную опасность для людей и оборудования.

Знание рисков, связанных со скачками или скачками напряжения, позволит каждому оценить ценность предотвращения скачков напряжения. Даже если эти события длятся всего несколько наносекунд или микросекунд, нагрузка, которую они оказывают на электрическое оборудование, может быть чрезвычайно сильной.

Вот некоторые преимущества устройств защиты от перенапряжения, которые должны еще больше объяснить важность этих устройств:

• Защита любой области от потенциальных опасностей с помощью устройств защиты от перенапряжения является экономически выгодным вариантом. Легко защитить любое имущество с простой установкой.
• Устройства защиты от перенапряжения могут продлить срок службы любого электрического оборудования и приборов, предотвращая перегорание.
• Устройства защиты от перенапряжения могут защитить бытовую технику, системы отопления, вентиляции и кондиционирования воздуха и многое другое, поскольку они контролируют чрезмерное напряжение. В результате количество обращений за технической поддержкой снизится.

КАК ВЫБРАТЬ ИДЕАЛЬНОЕ УСТРОЙСТВО ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ?

Зная ценность устройства защиты от перенапряжения, следующим шагом, вероятно, будет приобретение подходящего устройства защиты от перенапряжения для любого электрооборудования. Однако на рынке доступно множество различных типов устройств защиты от перенапряжения, и все они имеют уникальные модели и размеры, предназначенные для определенных целей.

Примите во внимание следующие советы, чтобы выбрать подходящее устройство защиты от перенапряжения менее сложно, а не размышлять о том, какое из них соответствует потребностям.

• Близость конструкции к ударам молнии
• Ценность и чувствительность оборудования требуют защиты
• Тип используемой техники
• Расположение оборудования
• Количество экспозиции установки

Как только люди получат ответы на эти вопросы, они смогут правильно определить требования и выбрать устройство защиты от перенапряжения, которое им соответствует.

Затем, после выбора идеального устройства защиты от перенапряжения, проверьте, имеет ли оно следующие аспекты, чтобы убедиться, что устройство является подлинным или нет.

• Имеет соответствующее количество розеток или портов.
• Убедитесь, что это устройство защиты от скачков напряжения и что оно имеет печать UL.
• Проверьте показатель поглощения энергии и напряжение фиксации.
• Попробуйте найти гарантию.
• Убедитесь, что на нем есть световой индикатор.
• Любой приобретаемый сетевой фильтр должен быть сертифицирован UL и соответствовать минимум 1,449 требованиям. Это необходимо для того, чтобы называться «защитой от перенапряжения при переходных процессах».
• Проверить зажимное напряжение и рейтинг поглощения энергии. Во-первых, устройство защиты от перенапряжений должно выдерживать не менее 600–700 Дж энергии, прежде чем оно выйдет из строя. Напряжение, которое активирует MOV, известно как фиксирующее напряжение. В идеале оно должно быть 400 вольт или меньше.

Вышеупомянутые пункты подготовят любого к покупке после подтверждения того, что SPD действительно обладает упомянутыми выше атрибутами.

ОБЩИЕ ПАРАМЕТРЫ УСТРОЙСТВА ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ

При выборе устройства защиты от перенапряжения важно знать о доступных вариантах, поскольку существует множество типов устройств защиты от перенапряжения. Типы общего оборудования для предотвращения перенапряжения включают:

• Розетки для защиты от перенапряжения

Это устройства защиты от перенапряжения, встроенные в розетки или многорозеточные планки. Они часто применяются в домашних условиях.

• Вилки защиты от перенапряжения

Часто это подключаемые адаптеры или разъемы питания, которые подключаются к сетевым розеткам и имеют встроенную в гаджет защиту от перенапряжения.

• Телефонные устройства защиты от перенапряжения

Они служат адаптерами для связанного соединения RJ11 или RJ12 и обеспечивают встроенную защиту от перенапряжения.

СКОЛЬКО СТОЯТ УСТРОЙСТВА ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ?

Зная значение устройств защиты от перенапряжения, можно быстро предположить, что они могут быть довольно дорогими. Но, вопреки ожиданиям, устройства защиты от перенапряжения стоят дешевле, чем можно было ожидать.

Оборудование для защиты от перенапряжения обычно стоит от 70 до 300 долларов. Это означает, что система высокого класса может стоить 300 долларов и более, а дешевая система может стоить всего около 70 долларов.

Однако указанная стоимость относится только к устройству защиты от перенапряжения. Наряду с платой за установку цена может быть немного выше в зависимости от электрической системы и электрика, а также других основных компонентов, необходимых для установки УЗИП.

КАК УСТАНОВИТЬ УСТРОЙСТВО ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ?

На источнике снабжения объекта должна быть установлена ​​защита от перенапряжения (тип 1 или тип 2). Он может быть установлен внутри блока потребления тока, питаться от него и устанавливаться в его корпусе или питаться от концов питания и устанавливаться в его корпусе.

После главного выключателя, но перед любыми УЗО, должны быть установлены устройства защиты от перенапряжения, и их должен защищать соответствующий предохранитель или автоматический выключатель.

Координация защитников

Многочисленные учреждения требуют множественных защитных мер. При этом достигается более высокая разрядная емкость и гарантируется пониженное остаточное напряжение.

Расстояние между устройствами защиты должно быть не менее 10 м для обеспечения согласованного срабатывания ступеней защиты, основанных на различных технологиях. В результате большая часть энергии высвобождается при активации P1, начальной фазы защиты. Затем второй шаг (P2) уменьшит остаточное напряжение на выходе первого устройства защиты.

Необходимо использовать комбинированное защитное устройство или установить развязывающие катушки, чтобы воспроизвести расстояние между кабелями в панелях, где две ступени защиты расположены по центру, а расстояние не превышает 10 м.

Соединительные кабели

Длина и тип кабеля важны для того, чтобы устройство получало как можно меньше электроэнергии. Эффективность защиты от перенапряжения снижается по мере увеличения длины проводов питания к защитному устройству. Эти проводники должны быть как можно короче для лучшей защиты. Эффективность V-кабеля может уменьшить это влияние на устройство ввода и вывода.

Что касается пути тока, то общая длина проводников должна быть от 0.5 до 1 метра.

LIVE + цена за клик = <0.5 млн (макс. 1 млн)

НЕЙТРАЛЬНО + цена за клик = <0.5 млн (макс. 1 млн)

Чтобы еще больше устранить небольшие переходные процессы, защиту типа 3 следует располагать рядом с защищаемым оборудованием, если это необходимо для чувствительной электроники.

Окончание срока службы устройства защиты от перенапряжения

Устройство защиты от перенапряжения требует особого внимания в отношении окончания срока его службы. Каждый раз, когда происходит удар молнии, ее части стареют.

Внутреннее устройство устройства защиты от перенапряжения отключает его от источника питания по истечении срока службы. Статус, требующий замены соответствующего модуля, отображается индикатором, закрепленным в протекторе, и предупреждающей обратной связью.

• Визуальная индикация: Доступны модели со смотровым окном для локальной сигнализации окончания срока службы защитного устройства.
• Дистанционная индикация: Сухие контакты используются в моделях с дистанционной индикацией (ИК) для дистанционного оповещения об окончании срока службы протектора.

Устройство защиты от перенапряжения может быть закорочено и выйти из строя, если его предельная мощность будет превышена. Следовательно, перед устройством защиты от перенапряжения должно быть последовательно установлено устройство.

Резервные предохранители

Устройства защиты от перенапряжения подключаются параллельно защищаемой установке после автоматического выключателя или предохранителя. В зависимости от размера предохранителя может потребоваться установка второго размыкающего элемента F2. В частности, там, где калибр F1 превышает определенное значение, требуется установка элемента F2. В технической литературе для каждого устройства защиты указывается это значение, которое различается для каждой защиты.

СОВЕТЫ ПО БЕЗОПАСНОСТИ, КОТОРЫМ НУЖНО СЛЕДОВАТЬ

Устройства защиты от перенапряжения защищают электрические устройства от случайных скачков напряжения, которые могут повредить электрические устройства и человека, использующего их. Поэтому, естественно, когда дело доходит до его установки, каждый должен следовать некоторым советам по безопасности. Они есть:

• Никогда не подключайте сетевой фильтр к удлинителю, удлинителю или другому сетевому фильтру.
• Устанавливайте устройства защиты от перенапряжения в помещении в сухом месте. Аквариумы не должны использоваться с сетевыми фильтрами.
• Убедитесь, что устройство защиты от перенапряжения может поддерживать текущие требования к силе тока подключенных устройств.
• Никогда не превышайте электрические параметры устройства защиты от перенапряжения.
• Если сетевой фильтр поставляется с кабелем питания, держите его открытым и размотайте перед использованием.
• Регулярно осматривайте устройство защиты от перенапряжения, чтобы проверить наличие индикаторов износа, таких как изношенные провода или поврежденные розетки, а также проверить, тепло ли оно на ощупь.
• Электрические устройства могут пострадать от удара молнии или других скачков напряжения. Выбирайте лучшие устройства защиты от перенапряжения для любого жилого дома, чтобы снизить риск повреждения электроприборов, таких как телевизоры, звуковое оборудование, компьютеры и ноутбуки, от скачков напряжения.

Устройства защиты от перенапряжения необходимы в каждом доме и на производстве. Эти устройства гарантируют, что электрическая система и люди поблизости будут в безопасности от любого беспрецедентного скачка напряжения. С соответствующим устройством защиты от перенапряжения можно чувствовать себя комфортно дома, в офисе и в любом месте. Если вы ищете SPD для своего бизнеса или оптовой торговли, вы можете посетить beny.com который предоставляет вам ряд надежных SPD, которые обеспечивают бесперебойную работу в течение длительного времени.
