Микроинверторы преобразуют энергию постоянного тока (DC) от солнечных панелей в пригодную для использования электроэнергию переменного тока (AC) для объектов, домов и т. д. Поскольку микроинверторы позволяют легко добавлять в систему больше солнечных панелей в будущем и имеют более длительный срок гарантии, они часто предпочтительнее других солнечных инверторов.

Подключение солнечных панелей к микроинверторам имеет важное значение, поскольку солнечную энергию лучше всего использовать косвенно от инвертора солнечной энергии. Правильная проводка обеспечивает оптимальную работу солнечных батарей и предотвращает повреждение вашей электропроводки.

В этом посте освещаются требования к подключению солнечных панелей с микроинверторами и шаги для правильного подключения.

ТРЕБОВАНИЯ К ЭЛЕКТРИЧЕСТВУ И ЗАЗЕМЛЕНИЮ

Подключение солнечных панелей к микроинверторам — простая задача. Эта задача более выполнима, когда все необходимые компоненты установлены и должным образом заземлены. Для успешной работы следующее оборудование должно быть электрически соединено и заземлено.

• Ассоциация PV панельные рамы
• Ассоциация направляющие панели (например, заземление через стыки в рельсе)
• Основание корпуса микроинвертора
• Металл PV распределительная коробка массива
• Металлический выключатель дома

В некоторых регионах могут быть другие требования к электрическому соединению, которые можно изучить и применить. Кроме того, для обеспечения безопасной и надежной работы необходимо соединить это оборудование с использованием утвержденного метода.

КОЛИЧЕСТВО И РАЗМЕЩЕНИЕ МИКРОИНВЕРТОРОВ

В то время как размещение на крыше часто удобно и наименее навязчиво, размещение на земле позволяет разместить солнечную батарею настолько большого размера, насколько позволяет ваш бюджет. Наземные решения обеспечивают большую гибкость в размещении панелей и подключении микроинверторов.

БЕЗОПАСНОСТЬ

Все электромонтажные работы должны выполняться профессионалами или квалифицированными техниками, имеющими достаточный опыт строительных и электромонтажных работ.

Эти советы по безопасности следует соблюдать, чтобы избежать вырезка, ошибки или поломка оборудования.

• Убедитесь, что соблюдены все требования к заземлению, поскольку некоторые микроинверторы чувствительны к точкам заземления.
• Убедитесь, что в распределительной коробке остались дополнительные провода, чтобы обеспечить возможность повторного подключения в будущем.
• Пометьте разъединитель и PV защитите автоматический выключатель соответствующими табличками.
• Поместите выключатель рядом со счетчиком (на расстоянии менее 10 футов).
• Свяжитесь с инспекторами, если у вас есть сомнения по поводу какой-либо проблемы с проводкой.

ЭТАПЫ ПОДКЛЮЧЕНИЯ СОЛНЕЧНОЙ ПАНЕЛИ К МИКРОИНВЕРТОРУ

Ниже приведены шаги, предпринятые для подключения солнечной панели к микроинверторам.

Шаг 1: подключите PV Распределительная коробка массива панелей

Из распределительной коробки из PV панели и с помощью межблочного кабеля подключить первый микроинвертор к проводке, идущей к объекту. Соединения проводки распределительной коробки включают следующее:

• Подсоедините черный и красный (L1 и L2) провод шнура инвертора к черному и красному проводу от объекта.
• Соедините нейтральный (синий) провод шнура инвертора с нейтральным проводом (белым) от объекта.
• После установки наконечника заземления подсоедините провод заземления от объекта и провод заземления от корпусов микроинверторов.
• Подсоедините наконечник заземления к коробке так, чтобы обеспечить хороший электрический контакт.

Шаг 2: Подключите выключатель-разъединитель

Выключатель используется для отключения PV массив панелей и убедитесь, что он не питает сеть. Его лучше всего размещать в пределах 10 футов от метра, но при определенных условиях его можно разместить и на большем расстоянии. Этот переключатель является стандартным элементом, который можно приобрести во многих магазинах электротоваров. Он должен быть размещен в безопасном месте и иметь средства блокировки в выключенном положении.

Соединения проводов разъединителя следующие:

• Подсоедините два провода (черный и красный) от распределительной коробки к нижним наконечникам переключателя.
• Присоедините эти красный и черный провода через панель распределения питания к верхним выступам переключателя.
• Подсоедините нейтральные провода (белые) от распределительной коробки к силовому распределительная коробка.
• После установки наконечника заземления подсоедините заземляющий провод от распределительного щита объекта и распределительной коробки.
• Подсоедините наконечник заземления к коробке так, чтобы обеспечить хороший электрический контакт.

Шаг 3: Подключение электропроводки объекта. PV Прерыватель подачи

При использовании счетчика без распределительного щита новый PV прерыватель питания в автоматический выключатель коробка обязательна. Поскольку проводка находится под напряжением, важно соблюдать осторожность при установке. При установке убедитесь, что автоматический выключатель и разъединитель выключены.

Ассоциация PV Соединения проводки вводного выключателя следующие:

• Подсоедините провода (черный и красный) от разъединителя к клеммам нового автоматического выключателя.
• Подсоедините нейтральные провода (белые) от выключателя к нулевой шине в распределительном щите.
• Подсоедините провод заземления (зеленый) к шине заземления распределительного щита.

Шаг 4: Провод PV Панели и инверторы и повышение работоспособности системы

Этот последний шаг включает в себя подключение PV панели к микроинверторам и запуск системы. Это делается, когда солнце садится. В течение дня накройте PV панели, прежде чем подключать их к инвертору.

• Подсоедините провода постоянного тока от PV панели к двум входным проводам постоянного тока от микроинвертора. Обратите внимание, что инвертор должен иметь тот же тип разъема, что и PV панели.
• Для последнего микроинвертора завинтите колпачок гнездового разъема, чтобы защитить его от непогоды. Затем вставьте шнур с разъемом «папа» в резьбу с разъемом «мама» на следующем инверторе.

• Проделайте то же самое с оставшимися микроинверторами.
• Для последнего микроинвертора (ближайшего к распределительной коробке) подключите вилку кабеля от последнего инвертора к кабелю-розетке от распределительной коробки, которая была подключена ранее.

Наконец, после проверки всей проводки, подключите блок EMU, наденьте автоматический выключатель питания и включите разъединитель. Если на панели попадет солнце, показания появятся на дисплее EMU. EMU также показывает количество подключенных инверторов.

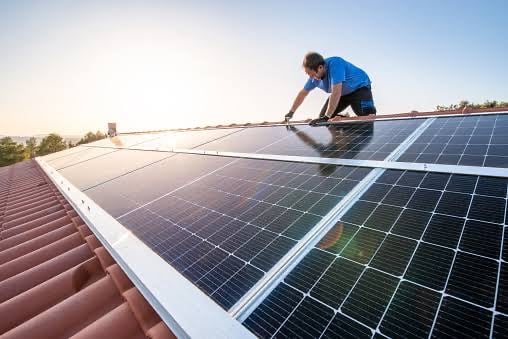

ОБЪЕДИНЕНИЕ НОВЫХ ПАНЕЛЕЙ И СТАРЫХ

С помощью Калькулятора совместимости модулей совместимость микроинверторов можно проверить перед покупкой. А с помощью IQ envoy можно успешно объединить новые и старые панели, поскольку это оборудование обеспечивает связь между микроинверторами.

ЗАКЛЮЧЕНИЕ

Подключение солнечных панелей к микроинверторам может быть выполнено быстро, поскольку в основном это простые вставные соединения. Чтобы пользоваться микроинверторами и солнечными панелями в течение длительного времени, эти соединения должны быть выполнены безопасно и надежно с использованием продуктов проверенных компаний.

Для широкого спектра качественных солнечных панелей и микроинверторов, а также других PV продукты защиты, обращайтесь Beny-ведущий бренд качественных продуктов для защиты от постоянного тока и EV зарядные станции.
