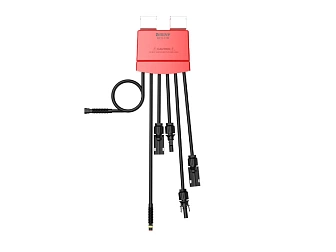

Устройство быстрого отключения BFS-12B с мониторингом
Основные характеристики:
- Быстрое отключение на уровне модуля с мониторингом
- Ручное выключение кнопочным переключателем
- Автоматическое отключение при потере питания переменного тока
- Автоматическое отключение при перегреве
- Совместимость с большинством струнных инверторов и панелей
- Нет перекрестных помех с инвертором или WIFI
- Отключение панелей до 0 В при 8 мкс
- 5 лет гарантии
BFS-12B - это устройство быстрого отключения на уровне модуля, обеспечивающее пожаробезопасность для солнечных крыш и зданий, сохраняющее функцию быстрого отключения в течение периода работы PV система. Аварийный кнопочный переключатель необходим для инициирования быстрого отключения, так как триггер находится на земле и до него легче добраться.

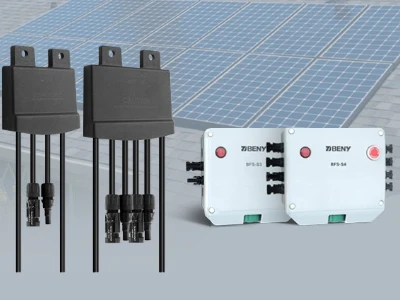

КАК РАБОТАЕТ РЕШЕНИЕ?

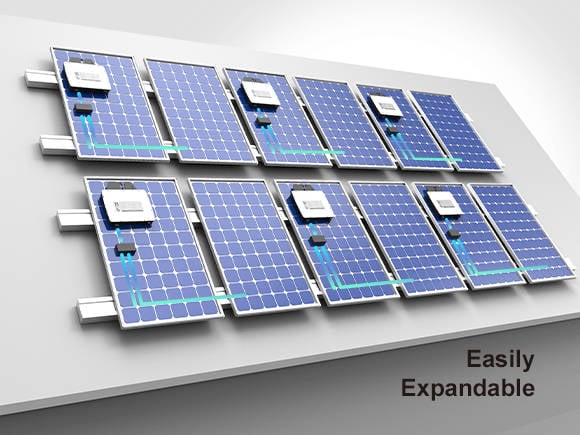

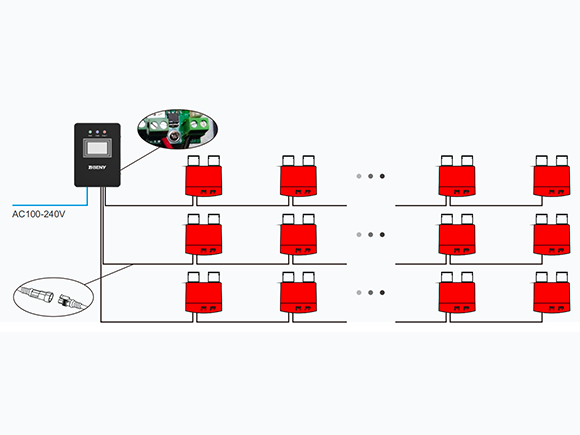

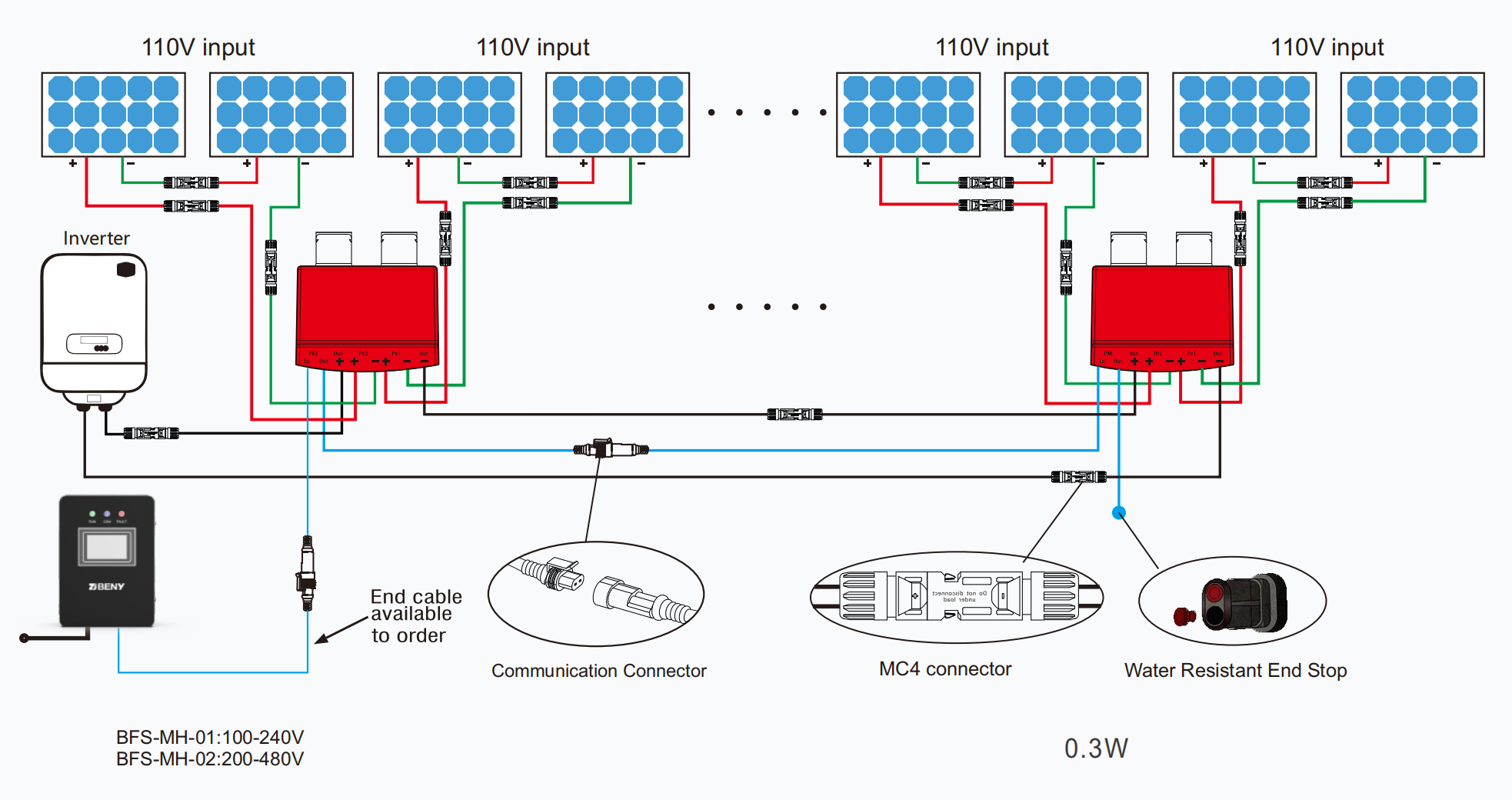

Каждое устройство BFS-11B/BFS-12B может поддерживать максимальное выходное напряжение солнечных модулей: 1500 В, модули подключаются последовательно, так как солнечная цепочка идет к инвертору. PV системное проектирование. Соединение RSD BFS-11B/BFS-12B и устройства контроля быстрого отключения осуществляется через кабель связи.
Примечание: Если ваш рынок требует требований NEC2017/NEC2020, мы рекомендуем один RSD BFS-11B для подключения 1 панели (≥40 В) или 2 панелей (<40 В); BFS-12B соединяет 2 панели (≥40 В) или 4 панели (<40 В)

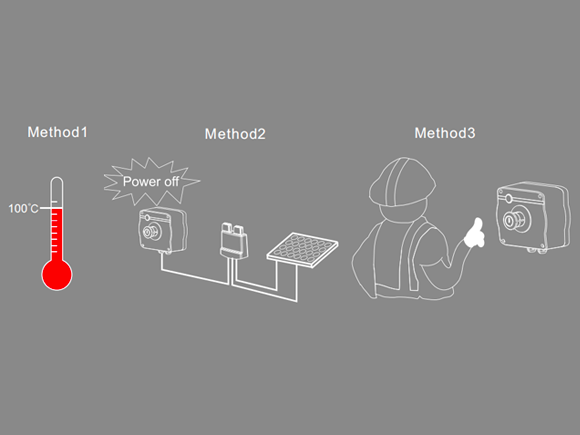

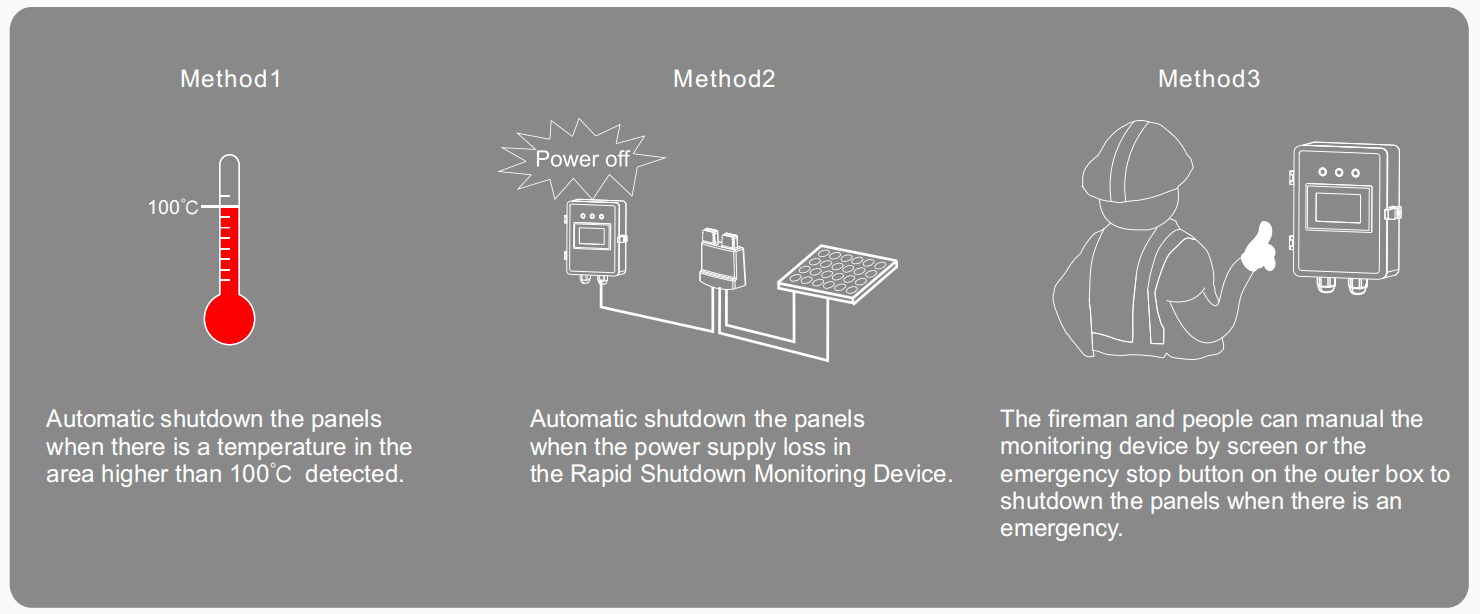

- Автоматическое отключение панелей при обнаружении температуры выше 85 ° C.
- Автоматическое отключение панелей при пропадании питания переменного тока в блоке кнопочного выключателя.

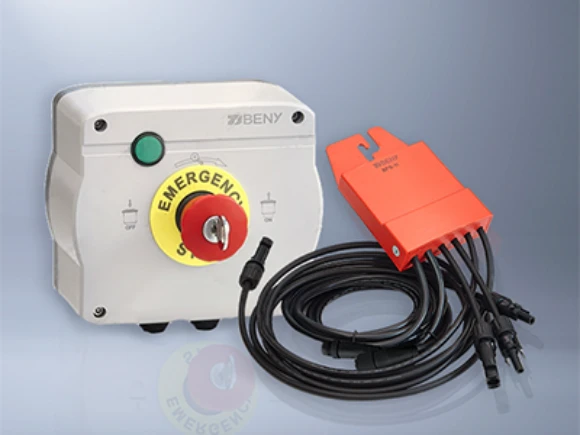

- Пожарный может вручную выключить панели с помощью кнопочного переключателя в аварийной ситуации.

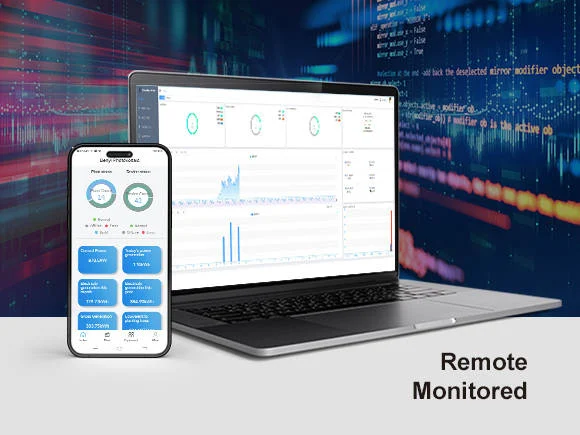

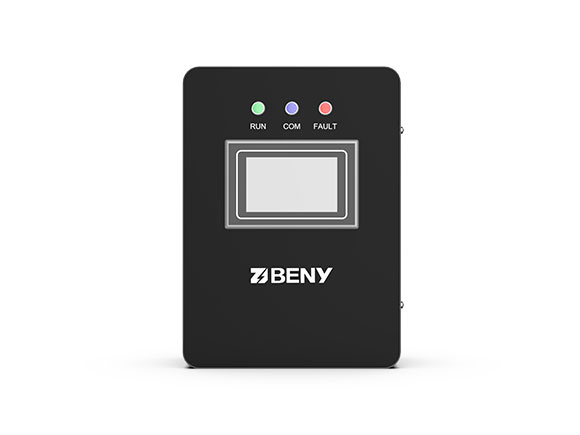

- Устройство мониторинга быстрого отключения может одновременно отслеживать сбои и состояние связи нескольких устройств быстрого отключения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
BFS-12B |
|
Максимальное входное напряжение | 110V * 2 | |
Максимальный входной ток | 20A | |
Максимальная мощность (Вход1+Вход2) | 4400W | |
PV Кабели ввода и вывода | Кабели 4.0 мм² (12AWG) + разъемы MC4 | |
PV Длина кабелей ввода 1 | 180 мм | |
PV Длина кабелей ввода 2 | 300 мм | |
PV Длина выходных кабелей | 1800 мм | |
Защита IP | IP68 | |
Рабочая Температура | -40 ° C до + 85 ° C | |
Температура хранения | -40 ° C до + 85 ° C | |
Стандартное соответствие | EN 62109-1: 2010, EN 61058-1: 2018 | |
PV Соединители |
Staubli MC4 (стандартный) Разъемы Jinko для опции Разъемы Jinko для опции |
|
Источник питания постоянного тока для каждого RSD | ||
Диапазон напряжения | 14V ~ 28V | |
Максимальный ток | 20mA | |
Максимальная мощность | 0.3W | |
Кабели питания (сигнальные кабели) | 2 сигнальных кабеля 0.823 мм² (18AWG) + сигнальные разъемы | |
Длина кабелей питания | 1800 мм |
