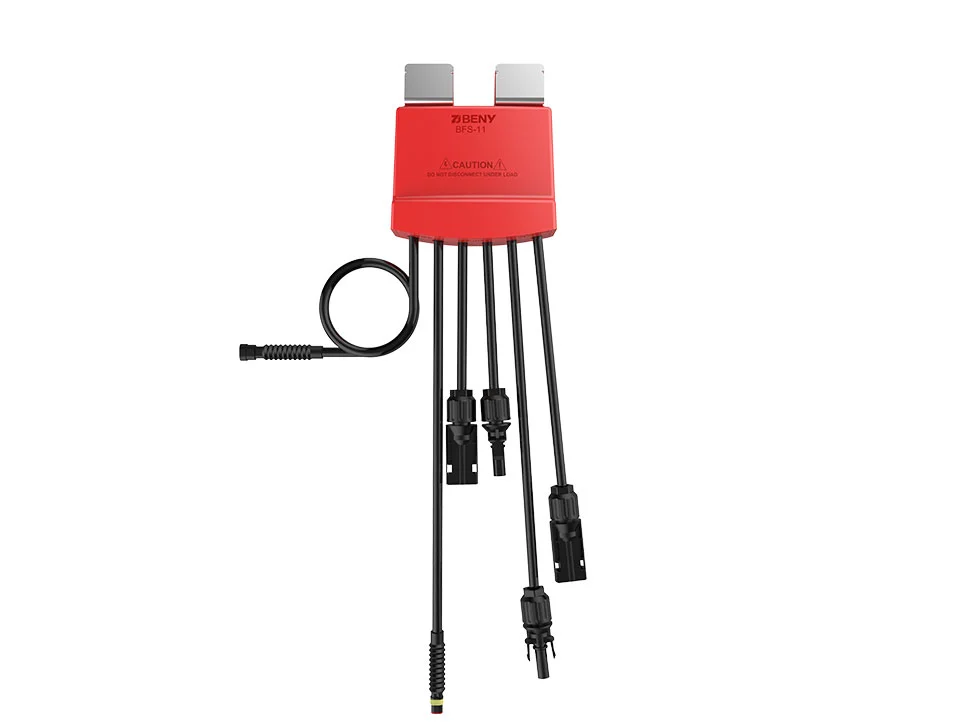

Устройство быстрого отключения BFS-11
Основные характеристики:
- Быстрое отключение на уровне модуля
- Ручное выключение кнопочным переключателем
- Автоматическое отключение при потере питания переменного тока
- Автоматическое отключение при перегреве
- Совместимость с большинством струнных инверторов и панелей
- Нет перекрестных помех с инвертором или WIFI
- Отключение панелей до 0 В при 8 мкс
- 5 лет гарантии

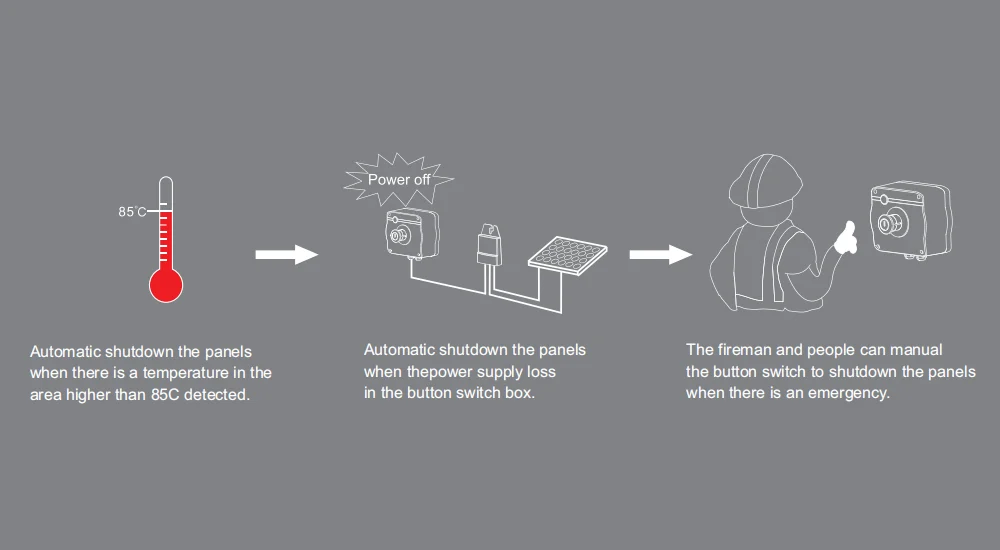

- Автоматическое отключение панелей при обнаружении температуры выше 85 ° C.
- Автоматическое отключение панелей при пропадании питания переменного тока в блоке кнопочного выключателя.

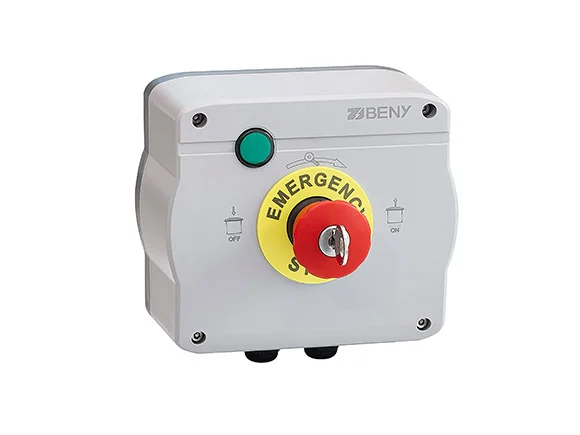

- Пожарный может вручную выключить панели с помощью кнопочного переключателя в аварийной ситуации.
BFS-11/BFS-12 - это устройства быстрого отключения на уровне модуля, обеспечивающие пожарную безопасность для солнечных крыш и зданий. PV система всю рабочую жизнь. Аварийный кнопочный переключатель необходим для инициирования быстрого отключения, так как триггер находится на земле и до него легче добраться. Кабель связи на устройстве быстрого отключения должен быть подключен последовательно и проводиться к кнопочному переключателю. Таким образом, кнопочный переключатель может управлять устройствами быстрого отключения BFS. Связь без перекрестных помех с инвертором или источником WIFXNUMX.

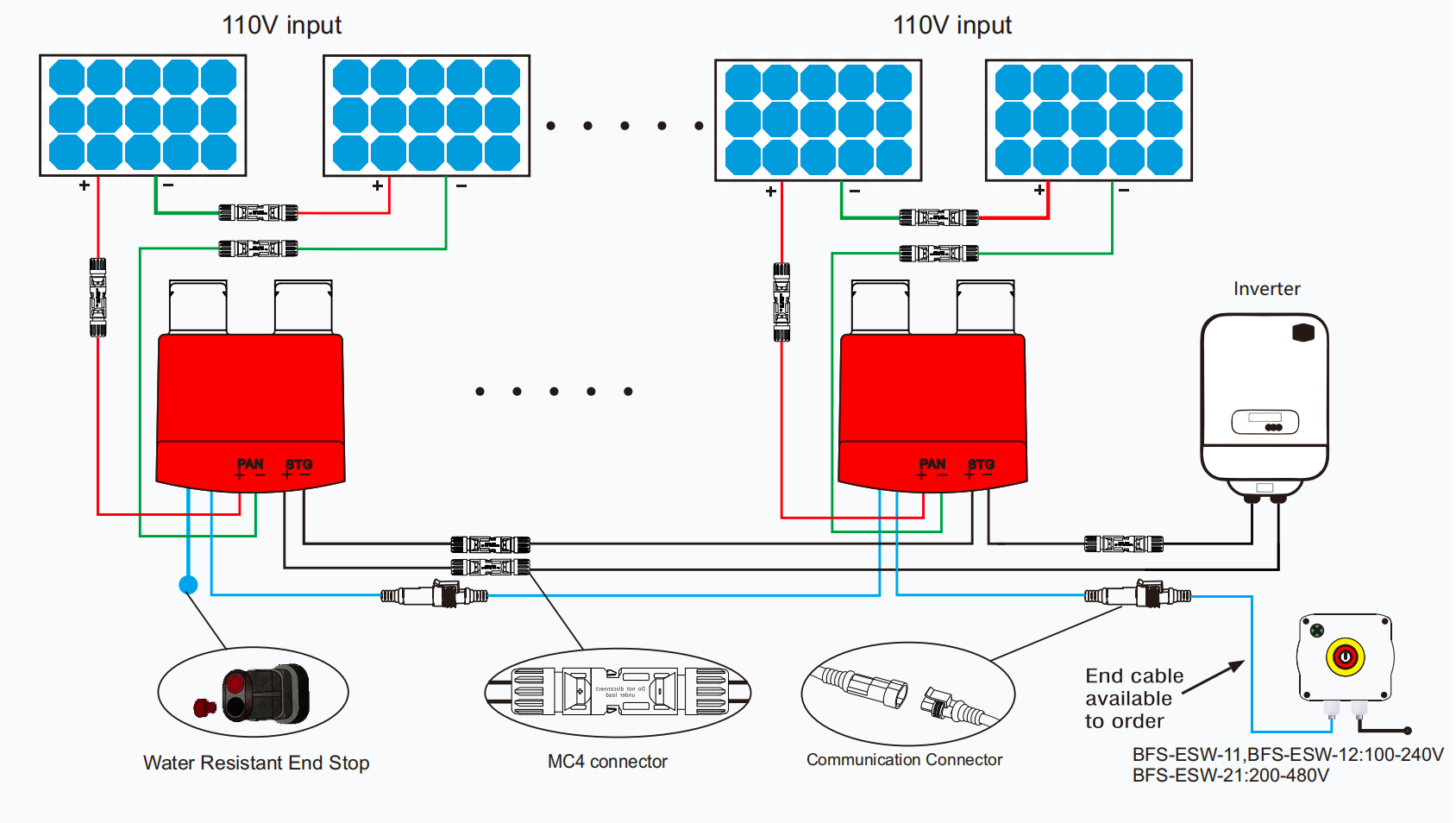

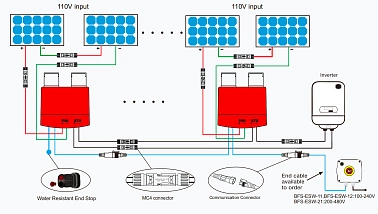

Каждое устройство BFS-11 / BFS-12 может поддерживать выход солнечных модулей максимум на 120 В в общей сложности, модули подключаются последовательно по мере того, как солнечная цепь идет к инвертору в качестве PV системное проектирование. Еще одна вещь на крыше - это подключение BFS-11 / BFS-12 RSD и кнопочный переключатель через коммуникационный кабель. Примечание. Если ваш рынок требует требований NEC2017 / NEC2020, мы рекомендуем один RSD BFS-11 для подключения 1 панели (≥40 В) или 2 панелей (<40 В); BFS-12 соединяет 2 панели (≥40 В) или 4 панели (<40 В).
Модель |
|
|||
Максимальное входное напряжение | 110V | 70V | ||
Максимальный входной ток | 20A | 25A | ||
Максимальная мощность (Вход1+Вход2) | 2200W | 1750W | ||
PV Кабели ввода и вывода | Кабели 4.0 мм² (12AWG) + разъемы MC4 | |||
PV Длина входных кабелей | 180 мм | |||
PV Длина выходных кабелей | 1800 мм | |||
Защита IP | IP68 | |||
Рабочая Температура | -40 ° C до + 85 ° C | |||
Температура хранения | -40 ° C до + 85 ° C | |||
Стандартное соответствие | EN 62109-1: 2010, EN 61058-1: 2018 | |||
PV Соединители |
Staubli MC4 (стандартный) Разъемы Jinko для опции |
|||
Источник питания постоянного тока для каждого RSD | ||||
Диапазон напряжения | 14V ~ 28V | |||
Максимальный ток | 8mA | |||
Максимальная мощность | 0.15W | |||
Кабели питания (сигнальные кабели) |
2 сигнальных кабеля 0.823 мм² (18AWG) + сигнальные разъемы |
|||
Длина кабелей питания | 1800 мм |
