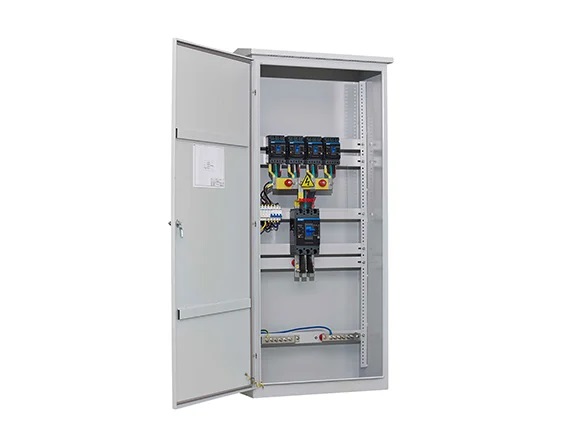

690V AC Комбинированный щит переменного тока 4 В 1 Выход
- Артикул : 690V AC Combiner Box 4 In 1 Out
690V AC Комбинированный щит переменного тока 4 В 1 Выход
Комбинированный шит переменного тока 690 В 4 В 1 Выход
BBWX-4 — это решение со встроенным автоматическим выключателем переменного тока для входов и выходов переменного тока, устройством защиты от перенапряжения переменного тока типа 2
Основные характеристики :
- защита 3-фазного инвертора
- Выключатель переменного тока или предохранитель NH00 для опции
- Номинальное напряжение 690 В
- 4 входа переменного тока
- 1 выход переменного тока
Инверторы для солнечных батарей всё чаще используются в солнечных электростанциях и требуют надёжного объединения и защиты на стороне переменного тока.
#nbsp;BBWX-4 — это решение со встроенным автоматическим выключателем переменного тока для входов и выходов переменного тока, а также устройством защиты от перенапряжения переменного тока типа 2.
Индивидуальные решения доступны для различных проектов.
СПЕЦИФИКАЦИЯ
| Модель | BBWX-4 | ||
| Топология сети | TN-S (5-проводная система: L1, L2, L3, PE, N) | ||
| Номинальное напряжение (UN) | 690 В | ||
| Номинальное напряжение изоляции (Ui) | 800 В | ||
| Частота | 50 Гц/60 Гц | ||
| Рабочая температура | От -25 ° C до +60 ° C | ||
| Корпус | До IP65 (IEC 60529) / IK 10 (IEC62262) | ||
| Материал | Порошковое покрытие металла | ||
| Размеры | 180*80*40 см | ||
| Вход переменного тока | |||
| Количество (Инвертор) | 4 * солнечных инвертора мощностью до 80 кВт | 4 * солнечных инвертора мощностью до 110 кВт | 4 * солнечных инвертора мощностью до 138 кВт |
| Выключатель переменного тока | 4*690 В 160A | 4*690 В 200A | 4*690 В 250A |
| Номинальный ток на вход (Вкл.) | До 160 А | До 200 А | До 250 А |
| Подключение | С помощью V-образного зажима (для кабелей Al и Cu) | ||
| Выход переменного тока | |||
| Номер | по 1 на фазу (опционально 2) | ||
| Выключатель переменного тока | 1*690 В 630A | 1*690 В 800A | 1*690 В 1000A |
| Номинальный выходной ток (InA) | 630A | 800A | 1000A |
| Подключение | С помощью V-образного зажима (для кабелей Al и Cu) | ||
| Устройство защиты от перенапряжения | |||
| Тип | Тип 2 AC 4P | ||
